Geométrie & piste
Auteur Message
anthony17
Invité

Hors ligne




MessagePosté le: Mar 21 Jan - 19:18 (2014)
MessageSujet du message: Geométrie & piste
Répondre en citant

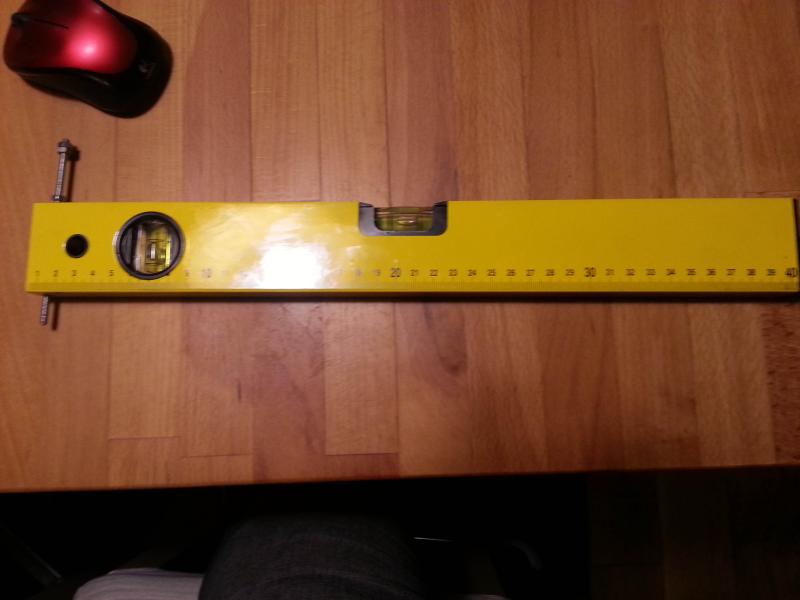

aller, j'avais 1 heure devant moi, je vous ai refait l'outil et je l'ai testé.

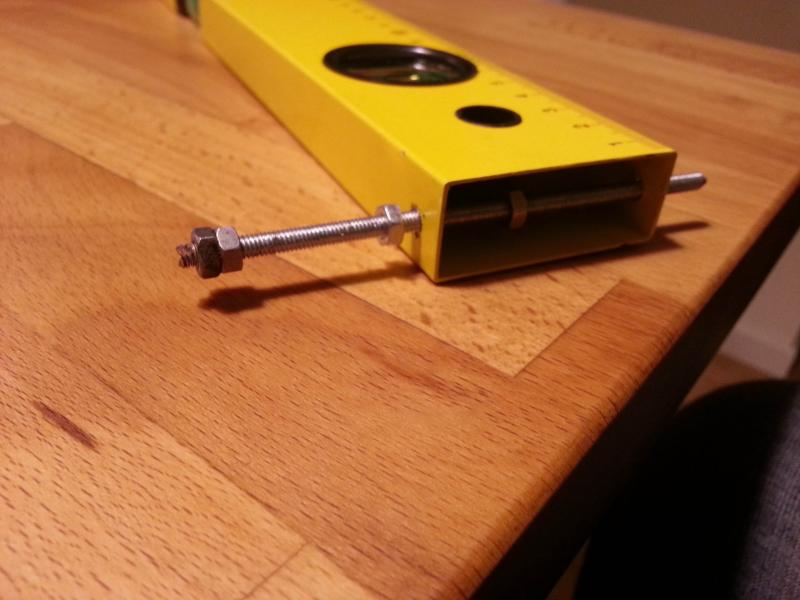

donc, il s’avère qu'avec une tige fileté de 4 au pas métrique standard de 0.7, on a une lecture quasi directe sur une jante de 16 pouces. En effet, 1 tour de vis = 0.1degrés de carro.... facile non ?
Sur une jante de 15 pouces, on a un tout petit peu plus de 0.1 deg par tour ( 0.11 ).

En testant, on remarque que le calage de la bulle à l’horizontale à une imprécision de +/- 1 tour soit 2 tours de vis soit 0.2 degres environ.... ce qui me semble pas mal pour un outil qui m'a couté 2.31€ TTC et une heure de temps


Je retrouve 0.49° sur mes roues avant, après il faisait trop froid pour teste l'arrière, mais je le fais demain... et la semaine prochaine j'attaque le réglabe de mon train avant en même temps que le montage des B6 et ressort de RC..

j'en profite pour remettre le fichier que j'ai amélioré en fonction de l'outil ci-dessus. il suffit de renseigner les 2 cases jaunes pour avoir le résultat.

http://www.sendspace.com/file/wli2bx

Enfin, pour info, le niveau premier prix de leroy merlin ( 2.31€), loge quasiment dans les 15 pouces. il suffit de limer un peu un embout plastique et de virer l'autre.

On dit merci qui ?
